¶ Doporučené vodiče pro použití
Je dostačující vytvořit sběrnici pomocí Cat5E, Cat6, Cat6A a dalších. Kabeláž certifikovaná pro sítě RS-485 není vyžadována. Doporučujeme použít stíněný kabel, ale nezapojovat stínění, pouze pokud se na sběrnici vyskytuje komunikační šum.
¶ Rozložení rozvodné skříňky

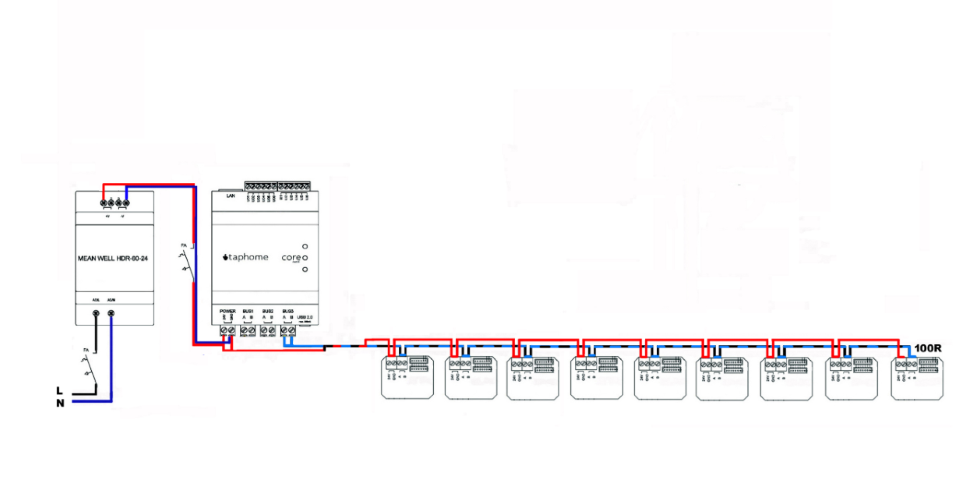

¶ Sériová / řetězová topologie
Základním typem sběrnice je linka zakončená na nejvzdálenějším místě terminátorem. Ohmová hodnota terminátoru je 120R a je součástí balení Core.
Pravidlem pro dvouvodičové sítě je, že na jedné sběrnici může být maximálně 32 samostatných modulů.

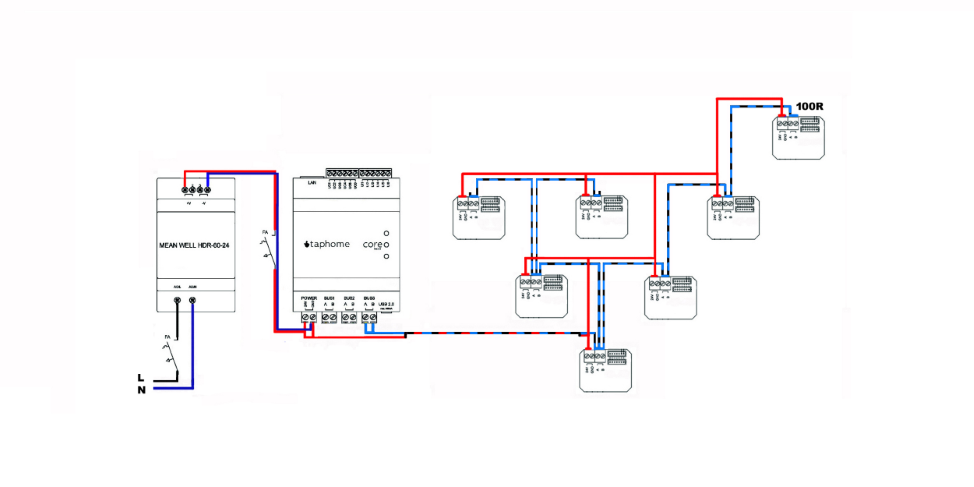

¶ Stromová topologie
Pro připojení sběrnice lze také použít stromovou topologii.
Pravidlo zakončení sběrnice terminátorem na nejvzdálenějším místě platí i zde.
Ujistěte se, že nepřipojujete dva odpory na jeden vodič připojený ke stejné sběrnici na Core.
Na každém sběrnicovém terminálu Core může být pouze jeden odpor.

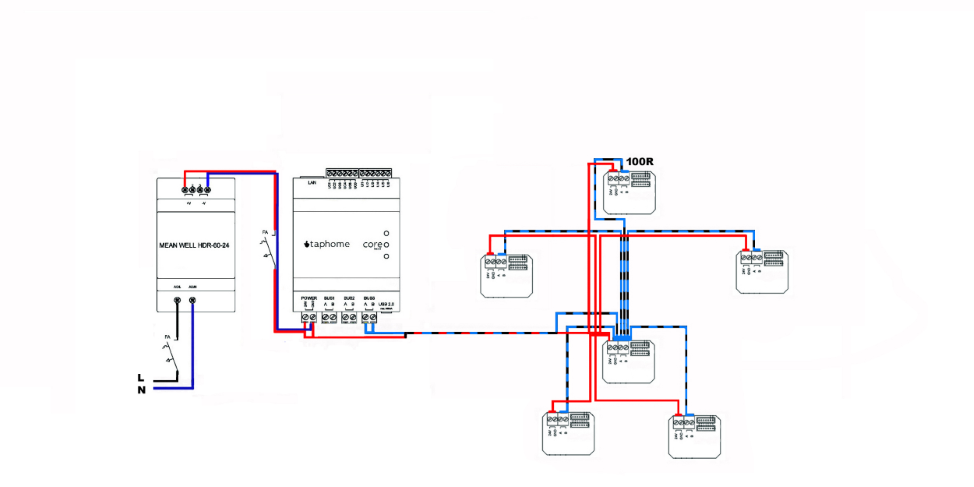

¶ Hvězdicová topologie
Další možností propojení sběrnice je hvězdicová topologie.
Často se používá v menších řídicích systémech a rodinných domech, kde jsou kratší vzdálenosti mezi zařízeními.

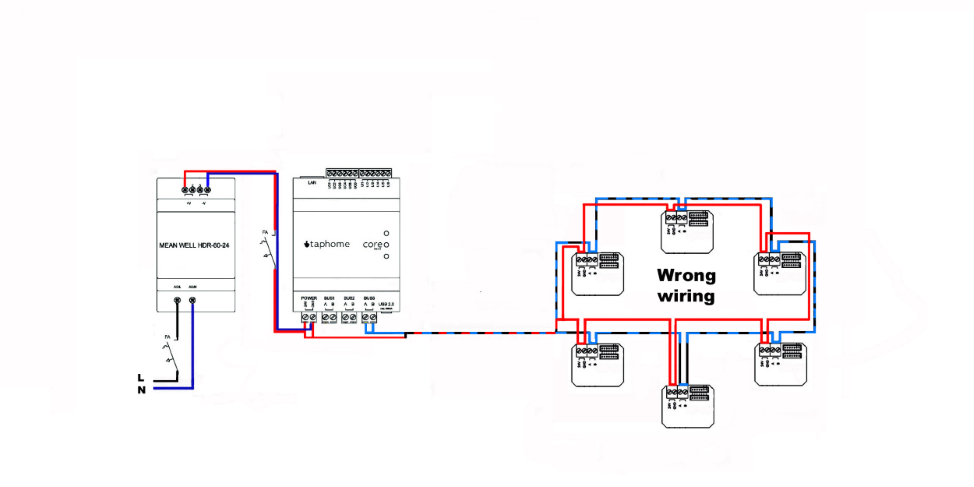

¶ Kruhová topologie
Kruhová topologie je přísně zakázána.
Pokud máte kabeláž připravenou tímto způsobem, nepřipojujte jeden z konců k Core, ale připojte 120R zakončovací odpor.
V případě, že se kabeláž časem nechtěně přeruší, můžete efektivně získat propojení dvou paralelních linek.
Tím zůstane funkční komunikace a napájení řídicích modulů.

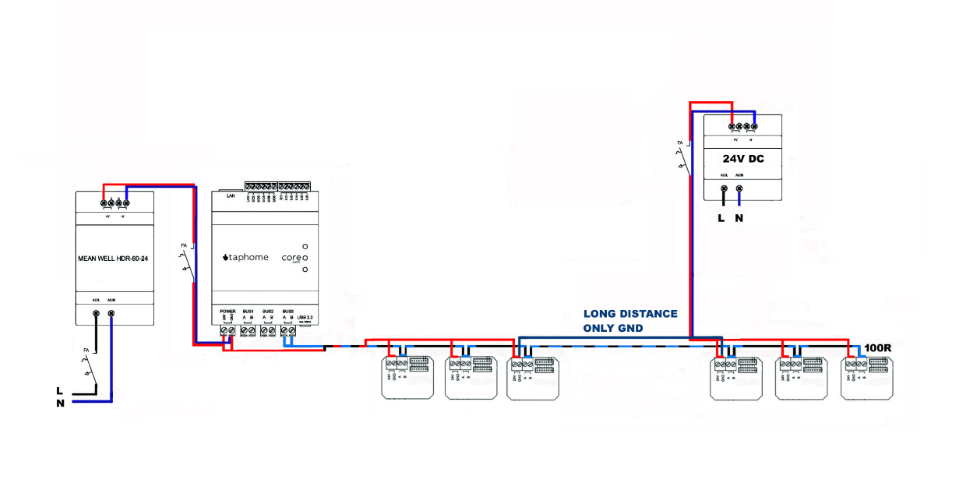

¶ Více napájecích zdrojů
Je možné použít více stejnosměrných zdrojů pro řídicí moduly na větší vzdálenosti.
GND / V- těchto zdrojů bude propojeno.
Potřeba použít další napájecí zdroj vychází z projektu vzdálenosti a také z typu komunikačního kabelu, který se používá.

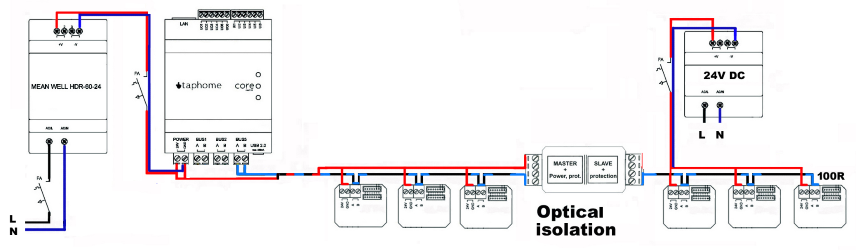

¶ Optická izolace sběrnice
Sběrnici lze oddělit obousměrným optickým splitterem.
Tím vznikne plnohodnotná galvanická separace mezi dvěma napájecími systémy.
Oddělovač je také vybaven základní ochranou proti přepětí typu D, která je navržena pro datové přenosy RS-485 nebo Modbus.
Tento typ separace doporučujeme, pokud je kabeláž vedena v místech, kde by mohla být mechanicky poškozena.
Tím se také minimalizuje možnost indukce systémových napětí.
Je však třeba poznamenat, že izolátor sběrnice není plnohodnotnou ochranou proti přepětí.
Izolátor odděluje master a slave, ale nevede indukované napětí na PE/PEN svorku.
Izolátor sběrnice lze použít ke zesílení signálu, jako tvarovač signálu na dlouhých sběrnicích, nebo tam, kde se vyskytují napěťové špičky, rušení a odrazy na sběrnici z neznámých důvodů.

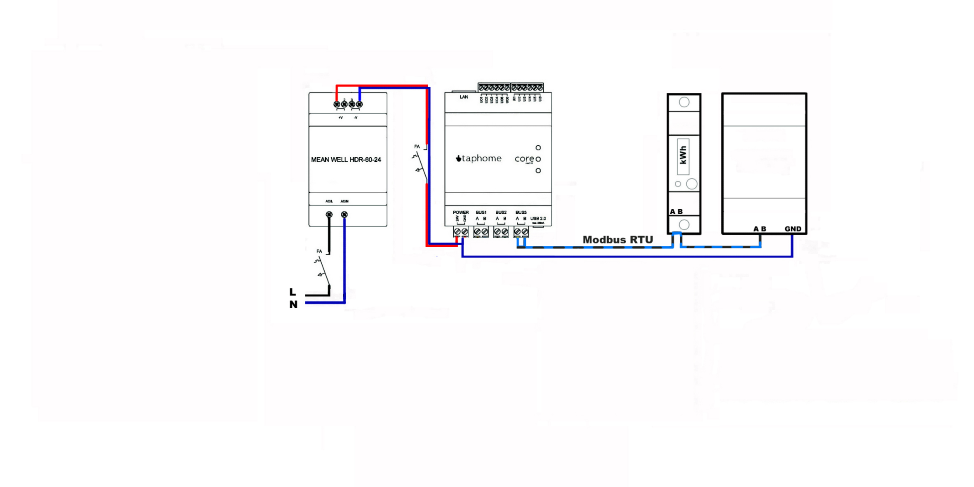

¶ Modbus RTU
