TapHome podporuje priamu komunikáciu cez RS485 (BUS 1, BUS 2 alebo BUS 3 terminál) s kondenzačnými a delenými jednotkami klimatizácie LG. Deje sa tak prostredníctvom komunikačnej karty LG PI-485 a proprietárneho komunikačného protokolu LGAP.
- Komunikácia cez RS485 (Bus) pripojenie.
- Viacero delených jednotiek môže byť plne ovládaných z TapHome s minimálnymi dodatočnými nákladmi.
- PI-485 bude poskytnuté priamo vaším dodávateľom LG.
Je možné ovládať každú delenú jednotku samostatne:
- Zapnutie/Vypnutie
- Prevádzkový režim (Chladenie, Odvlhčovanie, Len ventilátor, Auto, Kúrenie)
- Termostat (Nastavená teplota, Skutočná teplota)
- Rýchlosť ventilátora (Nízka, Stredná, Vysoká, Auto)
- Natáčanie lamiel (Zapnuté, Vypnuté)
¶ Kompatibilita produktového radu LG AC
| Produktový rad LG AC | PI-485 Vstavaný | PI-485 je možné pridať |
|---|---|---|
| Multi V 3 | ✅ | |
| Multi FDX | ✅ | |
| Multi MU3 a vyššie (napr.: MU3M25) | ✅ | |
| Split 18 a vyššie | ✅ | |
| Multi MU2 (napr. MU2M15, MU2M16, MU2M17) | ✅ |
¶ Požiadavky
- Rozširujúce karty LG PI-485 modely PMNFP14A1, PMNFP14A0
- 1 dostupný TapHome Bus terminál na TapHome Core
¶ Zapojenie

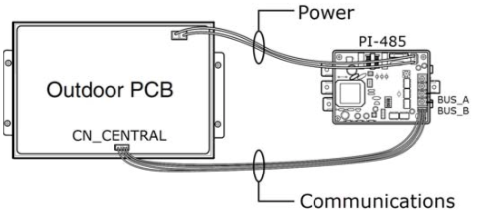

Pripojenie karty PI-485 k vonkajšej kondenzačnej jednotke
-
Vypnite napájanie systému
-
Pripojte CN_OUT na PI‐485 k CN_CENTRAL na PCB vonkajšej jednotky
-
Pripojte BUS_A a BUS_B na PI‐485 k LG Central Controller alebo Gateway
-
Zvoľte správnu konfiguráciu DIP prepínačov: 1 a 4 ON, všetky ostatné OFF
-
Pripojte CN_PWR na PI‐485 k napájaciemu konektoru PCB vonkajšej jednotky
-
Obnovte napájanie systému
-
Uistite sa, že karta PI-485 funguje správne
- Červená LED: LED bliká toľkokrát, koľko je pripojených vnútorných jednotiek, a potom sa vypne. Tento proces sa opakuje každé 3 minúty.
- Oranžová a žltá LED: LED bliká nepretržite.
- Zelená RS485 LED: LED bliká, keď PI-485 prijíma dáta z centrálneho kontroléra.

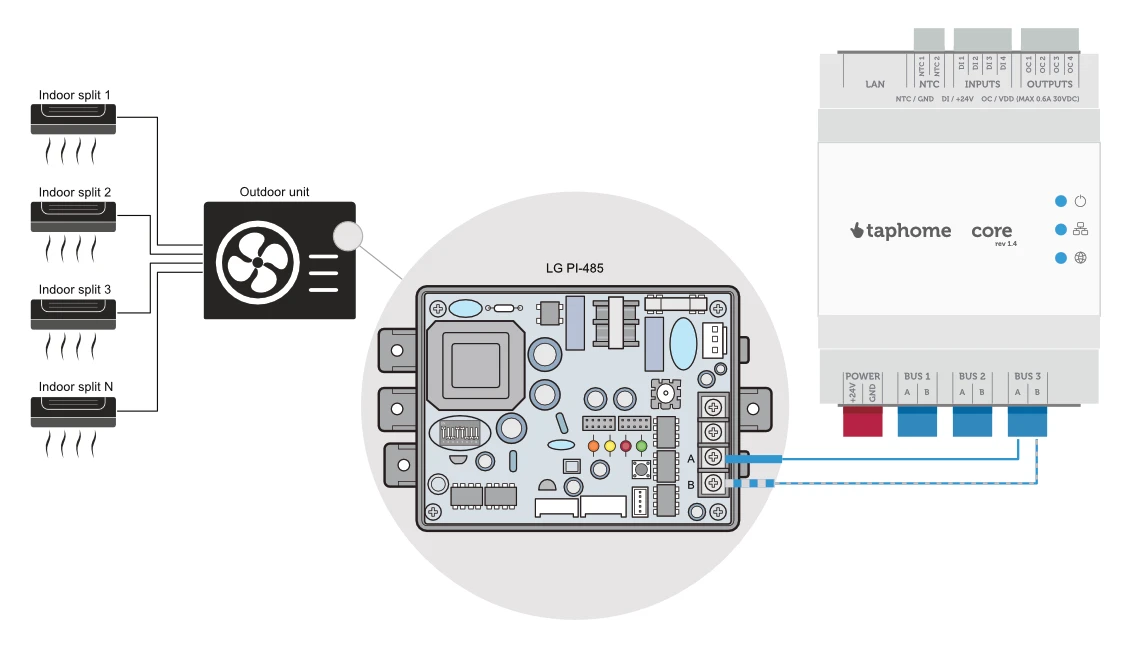

¶ Pripojte PI-485 k TapHome
Jedna alebo viacero kariet PI-485 môže byť pripojených k TapHome BUS terminálu. Táto komunikačná linka nemôže byť kombinovaná so zariadeniami TapHome Bus ani so zariadeniami Modbus RTU.
¶ Konfigurácia
Priradenie adries LG deleným jednotkám
Zapnite vnútornú delenú jednotku. Na nastavenie jej jedinečnej identifikačnej adresy budete musieť použiť kombináciu tlačidiel na infračervenom diaľkovom ovládači.
- Vyberte batériu z infračerveného diaľkového ovládača.
- Súčasne podržte tlačidlo „FAN SPEED“ a vložte batériu späť. Upozorňujeme, že druhé tlačidlo sa môže líšiť na každom modeli. Alternatívne môžete skúsiť použiť ľavé horné tlačidlo, tlačidlá „COMFORT AIR“ alebo „MODE“.
- Akonáhle vstúpite do režimu konfigurácie adresy, na displeji uvidíte 2 číslice a adresu môžete zmeniť stláčaním tlačidiel TEMPERATURE UP / DOWN.
- Potvrďte svoj výber tlačidlom „POWER“.
- Po dokončení vyberte batériu a vložte ju späť.
Upozorňujeme, že adresa jednotky LG na diaľkovom ovládači je hexadecimálne číslo, zatiaľ čo v konfigurácii TapHome je to desatinné číslo. Napr. číslo 0A nastavené v LG sa prekladá ako číslo 10 v TapHome a číslo 10 v LG sa prekladá ako 16 v TapHome.
Definovanie LG rozhrania v TapHome
- Otvorte Nastavenia → Hardware → TapHome Bus → Terminals a deaktivujte jeden BUS terminál, aby ste ho mohli použiť pre komunikáciu s LG.
- V Nastavenia → Hardware → Pridať nové rozhranie → LGAC.
- Pridajte delené jednotky so správnou adresou.
