¶ Podporované komunikačné vrstvy
- Modbus RTU cez RS485 (svorky BUS 1, BUS 2 alebo BUS 3)
- Modbus ASCII cez RS485 (svorky BUS 1, BUS 2 alebo BUS 3)
- Modbus TCP (cez ethernet, pripojenie na lokálnu IP adresu alebo VPN)
¶ Nastavenie
- Otvorte Nastavenia → Sprístupniť zariadenia a vyberte Pridať rozhranie.
Zvoľte Modbus RTU, Modbus ASCII alebo Modbus TCP. - Definujte komunikačné vlastnosti:
- Modbus RTU alebo ASCII: Terminál (BUS 1, BUS 2 alebo BUS 3), prenosová rýchlosť (Baud rate), parita (Parity), dátové bity (Data bits), stop bity (Stop bits)
- Modbus TCP: TCP port (IP adresa je nastavená špecificky pre každé zariadenie)
- Pridajte zariadenia, ktoré sa majú sprístupniť.
Každé zariadenie zobrazí stručný prehľad, ako k nemu pristupovať v systéme tretej strany.

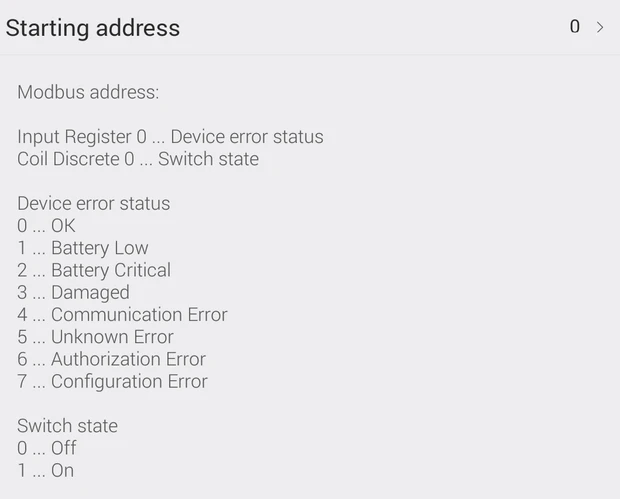

Príklad prepínača:
¶ Používanie Modbus TCP na pripojenie k akémukoľvek inému systému
Ak nie ste oboznámení s týmto protokolom, vynikajúcim zdrojom je Simply Modbus.
Pomocou open-source knižníc pre Modbus môžete prepojiť inštaláciu TapHome s akýmkoľvek iným systémom, ktorý má schopnosť vyvinúť jednoduchý ovládač:
- NModbus4 – implementácia protokolu Modbus v C# GitHub
- libmodbus – knižnica Modbus pre Linux, Mac OS X, FreeBSD, QNX a Windows GitHub
- pymodbus – kompletný protokol Modbus napísaný v Pythone GitHub
- digitalpetri / modbus – vysokovýkonný, neblokujúci Modbus bez kopírovania vyrovnávacej pamäte pre Javu GitHub
- goburrow / modbus – implementácia protokolu Modbus odolná voči chybám v Go (Golang) GitHub
- node-modbus-tcp – NodeJS Modbus TCP/IP GitHub
¶ Ladenie pripojenia Modbus RTU
Modbus RTU používa fyzickú vrstvu RS485. Aby ste urýchlili integráciu, zvážte paralelné pripojenie prevodníka RS485 USB k vášmu PC, aby ste videli komunikáciu.
Štandardný prevodník USB na RS485.
Terminálový softvér pre Windows.
