¶ Požiadavka na Modbus Gateway
Ak klimatizačná jednotka neobsahuje Modbus gateway, musíte si zakúpiť bránu Gree ME50-00EG(M), aby ste nadviazali Modbus komunikáciu medzi vašou Gree klimatizáciou a TapHome.
¶ Integrácia s TapHome
Pre integráciu Gree klimatizácie do TapHome je potrebné použiť MODBUS RS485 bránu, ktorá je už v predvolenom nastavení súčasťou klimatizácií série U-MATCH DC inverter.
¶ Nastavenie pripojenia
Použite dva FTP/UTP vodiče na pripojenie RS485 A/B na jednotke Gree s voľnou zbernicou Core BUS A/B systému TapHome. Majte na pamäti, že nie je možné kombinovať Modbus zariadenia s inými ne-Modbus zariadeniami na tej istej Core BUS zbernici.
- Ak máte viac ako jednu klimatizačnú jednotku, môžete použiť rovnakú Core BUS.
- Uistite sa, že všetky klimatizačné jednotky majú rovnaké všeobecné nastavenia Modbus (Baud rate, Data bits, Parity, Stop bit).
- Každá klimatizačná jednotka musí mať jedinečné Slave ID, aby ich TapHome mohol správne adresovať.

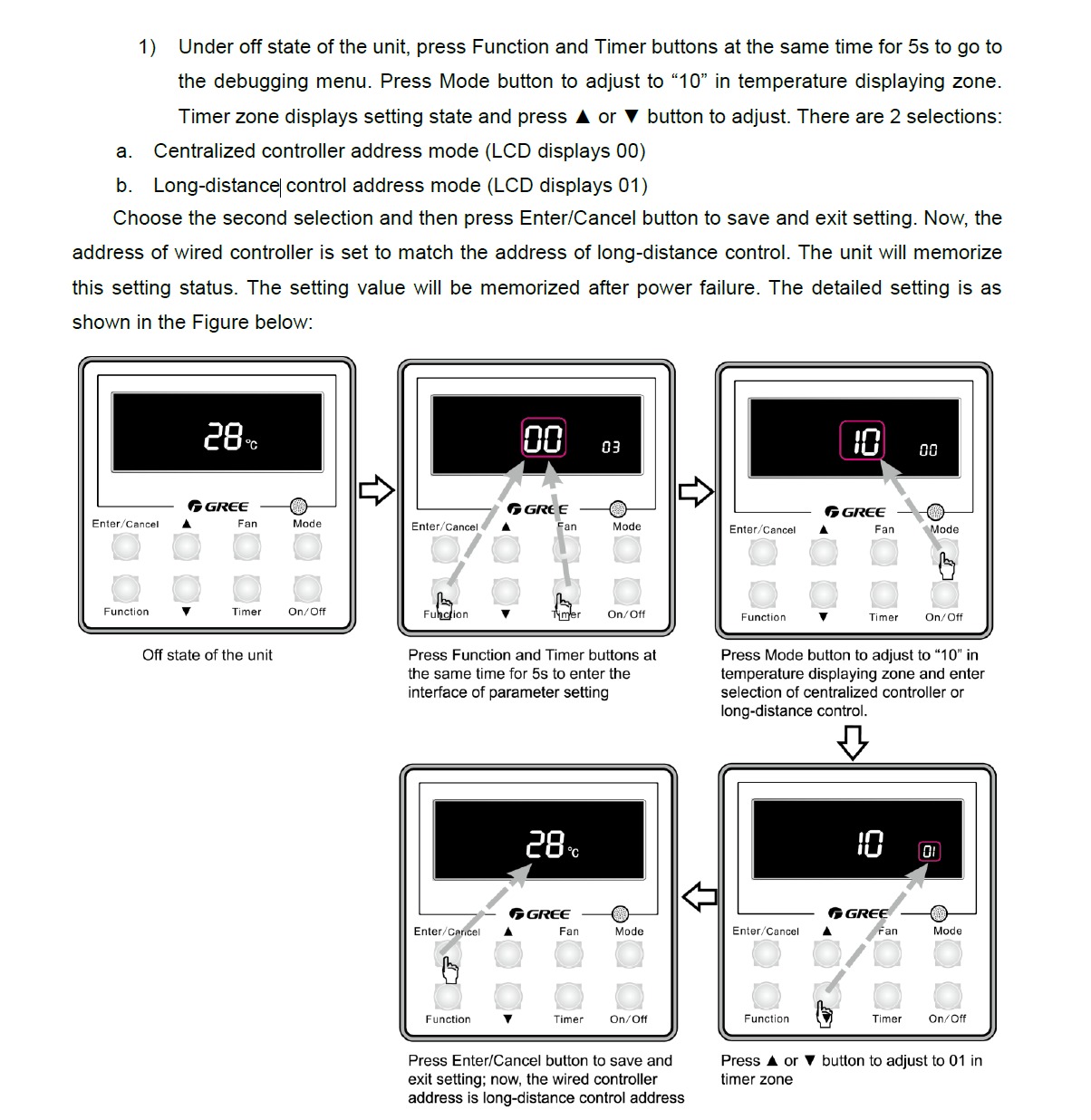

Všetky Modbus nastavenia na strane Gree sú dostupné cez Smart Zone Controller (pozrite si PDF manuál nižšie, strany 44-49).
Prejdite do aplikácie TapHome Nastavenia Hardvér TapHome BUS a vypnite zbernicu, na ktorú je pripojená Gree klimatizačná jednotka.
V Nastavenia Hardvér použite „Pridať nové rozhranie“ a vyberte ModbusRTU.
Vyberte zbernicu (tú, ktorú ste deaktivovali v predchádzajúcom kroku).
Uložte.

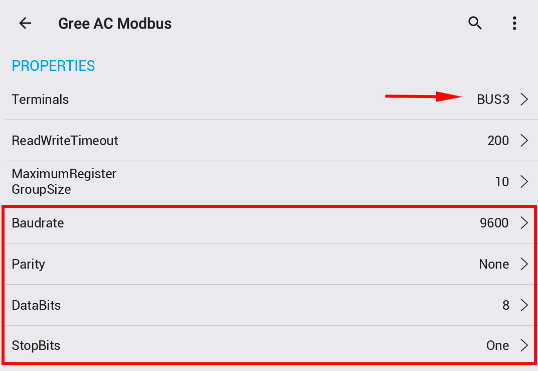

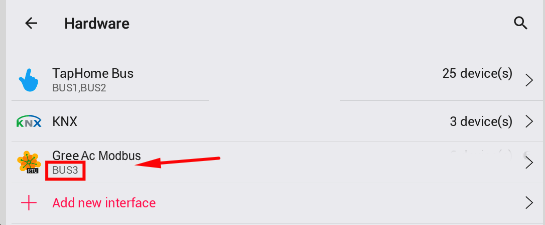

Takto bude výsledok po tomto kroku vyzerať:
!

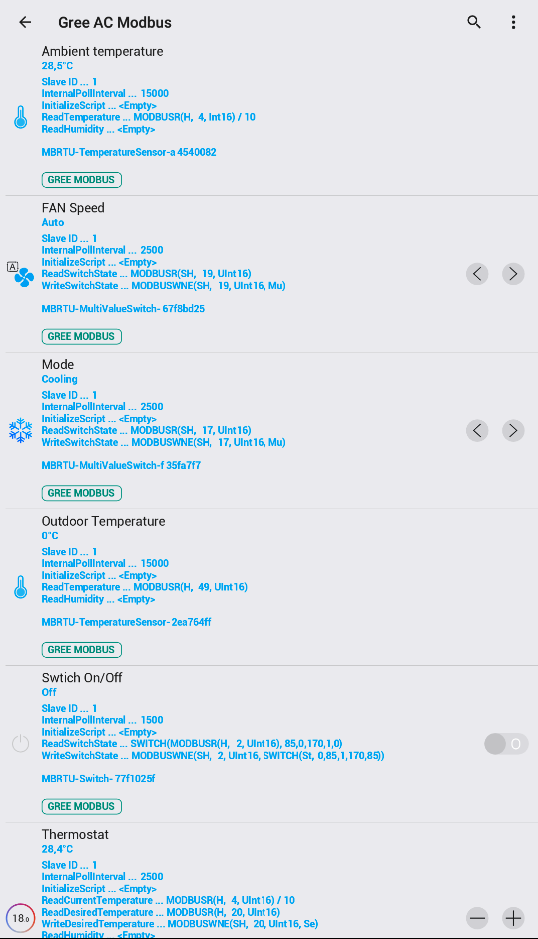

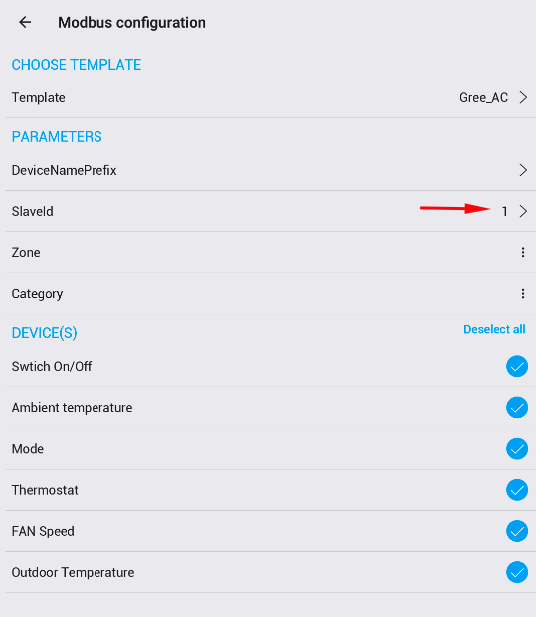

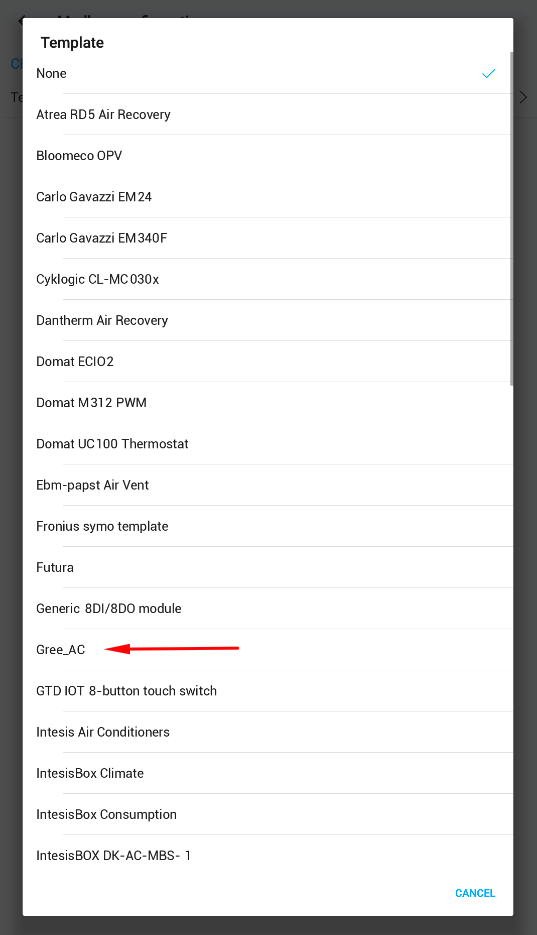

Vráťte sa na stránku Modbus RTU a použite tlačidlo „Pridať zo šablóny“ a vyberte šablónu „Gree_AC“ zo zoznamu šablón. Tento krok vloží zodpovedajúce zariadenia (ovládače) potrebné na ovládanie klimatizácie Gree zo systému TapHome.
1
2
3
4
Ak máte viacero klimatizačných jednotiek pripojených k TapHome na rovnakej zbernici, zopakujte tento návod pre každú z nich podľa potreby. Uistite sa, že každá klimatizačná jednotka má Modbus ovládací balík načítaný zo šablóny Gree_AC s nastaveným správnym jedinečným Slave ID, ktorý bol nakonfigurovaný v kroku 1 pomocou Smart Zone Controlleru.

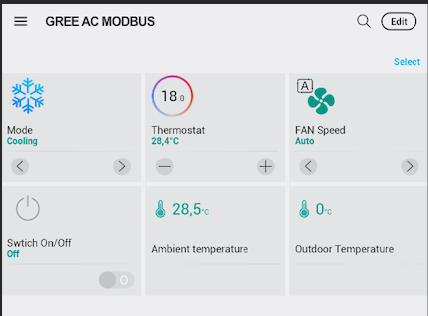

Takto vyzerá konečný výsledok na TapHome Dashboard:
