Jablotron 100 alarmový systém poskytuje RS485 bránu pre bezpečné pripojenie k systémom tretích strán.
Varovanie: Komunikačný protokol definovaný firmou Jablotron nemá ochranu proti kolíziám paketov. To znamená, že keď TapHome dopytuje stav senzora a v tom momente Jablotron odošle informáciu (napr. aktivovaný alarm, odpojený magnetický senzor atď.), obe správy sú nenávratne stratené. Preto nie je možné zaručiť 100% prenos dát. Celé pripojenie by sa malo považovať len za informatívne. TapHome sa periodicky snaží synchronizovať aktuálne stavy senzorov, čo môže niekedy spôsobiť oneskorenie.
Varovanie: Pri komunikácii s jednotkou Jablotron musí TapHome rozdeliť správy na niekoľko kratších správ (max. 100 bajtov), čo môže spôsobiť oneskorenie v zobrazení stavu senzorov. Preto odporúčame používať PG kontakty iba pre informácie, ktoré musia byť doručené čo najrýchlejšie, a neprekročiť počet 30 PG vstupov / výstupov.
VAROVANIE: Musíte zakázať možnosť deaktivovať alarm pre užívateľský účet v jednotke Jablotron. Kvôli chybe v komunikačnom protokole systém Jablotron považuje akýkoľvek pokus o komunikáciu za automatickú deaktiváciu alarmu, pokiaľ nie je explicitne zakázaná.
Riadiaca jednotka TapHome Core poskytuje 3 terminály pre zariadenia TapHome Bus alebo iné zariadenia založené na RS485. Vďaka podpore protokolu Jablotron môže TapHome čítať hodnoty z/do alarmu Jablotron 100.
¶ Podrobný sprievodca

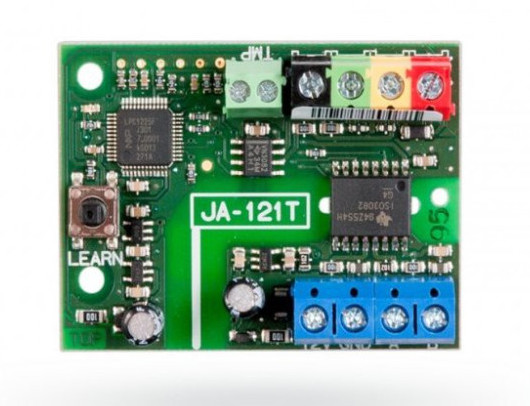

- Pripojte JA-121T k TapHome Core.
JA-121T poskytuje galvanické oddelenie, takže GND napájacích zdrojov Jablotron a TapHome by nemali byť prepojené.
-
Otvorte Nastavenia → Hardware:
- a. Deaktivujte Terminál 3 v TapHome Bus → Terminály
- b. + Pridať nové rozhranie → Jablotron
-
Otvorte Nastavenia → Hardware → Jablotron:
- a. Aktivujte Terminál 3
- b. Napríklad nastavte heslo Jablotron (formát 1 * 2345, kde 1 je externé ID používateľa a 2345 je heslo alebo iný formát, ktorý používate). Toto heslo musí byť vytvorené v systéme Jablotron.
-
Naprogramujte PG výstupy v Jablotron. Aby sa dosiahla okamžitá odozva napr. od pohybového senzora, musí byť naprogramovaný ako PG výstup v Jablotron.
¶ Typické prípady použitia:
- Stav zabezpečenia domu na úpravu žalúzií, kúrenia, chladenia a vetrania
- Pohybový senzor na zapnutie svetla na chodbe, keď je v noci pohyb
- Okná v zóne na poskytovanie push notifikácií pri odchode z domu s otvorenými oknami
V servisných nastaveniach každého PG môžete definovať jeho typ zariadenia na úpravu ikony a konfigurácie.
- a. Typy zariadení iba na čítanie pre jazýčkové kontakty
- b. Typy zariadení na čítanie/zápis pre prepínače
DÔLEŽITÉ: Nie je možné kombinovať Jablotron Gateway s akýmkoľvek iným zariadením na rovnakom zbernicovom termináli. Všetky terminály sú štandardu RS485, ale toto poskytuje len elektrickú kompatibilitu, nie dátovú kompatibilitu.
