¶ Ekvitermická regulácia
Ekvitermická regulácia je jednoduchá metóda výpočtu teploty vykurovacieho alebo chladiaceho média v primárnom okruhu v závislosti od vonkajšej teploty. Vo väčšine prípadov túto funkciu riadi kotol alebo tepelná pumpa.
Ak je tvar krivky nastavený správne, malo by byť možné dosiahnuť požadovanú teplotu v zónach s najchladnejším možným médiom (v režime vykurovania) alebo najteplejším možným médiom (v režime chladenia).
Nevýhodou tejto metódy je, že nemá zabudovaný mechanizmus automatickej korekcie. Ak teda ekvitermická krivka nie je nastavená správne, môže to viesť k nedostatočnému alebo nadmerne intenzívnemu vykurovaniu/chladeniu v zónach.
¶ Regulácia vykurovania a chladenia
| Aspekt | Režim vykurovania | Režim chladenia |
|---|---|---|
| Vstupy | - Vonkajšia teplota - Teploty zo zón |
- Vonkajšia teplota - Teploty zo zón - Vlhkosť zo zón |
| Výstup | - Nastavená hodnota virtuálneho termostatu pre primárny okruh | - Nastavená hodnota virtuálneho termostatu pre primárny okruh |
| Limity | - Minimálna / Maximálna nastavená hodnota | - Minimálna / Maximálna nastavená hodnota - Limit rosného bodu (Včasné varovanie) - Výpočet minimálnej nastavenej teploty na základe najvyššej relatívnej vlhkosti zo všetkých prepojených termostatov zón |
| Korekcia PID | ❌ | ❌ |
Viac informácií o režimoch vykurovania/chladenia nájdete tu.

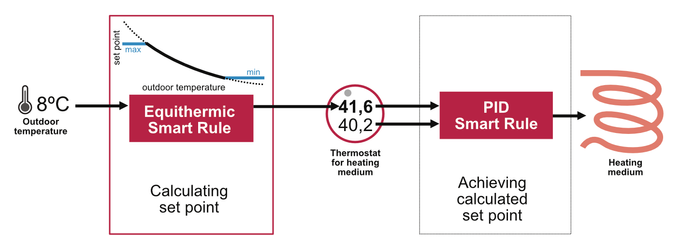

¶ Ako sa vypočítava konečná nastavená hodnota
Ekvitermická krivka vracia teplotu prúdiacej vody na základe vonkajšej teploty. Uhol krivky, paralelný posun, teplotné limity a úpravy na základe údajov z termostatov ovplyvňujú konečný výsledok.
¶ Uhol
Pre podlahové vykurovacie systémy sa bežne používajú hodnoty medzi 0.2 a 0.8. Nižšie hodnoty sú vhodnejšie pre kvalitnú izoláciu.
Nasledujúca tabuľka zobrazuje výslednú nastavenú teplotu na základe vonkajšej teploty a uhla krivky:
Vonkajšia teplota
| Uhol | -20°C | -15°C | -10°C | -5°C | 0°C | 5°C | 10°C | 15°C | 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 33 | 32 | 32 | 30 | 29 | 27 | 24 | 22 | 20 |
| 0.4 | 42 | 40 | 38 | 36 | 33 | 30 | 27 | 24 | 20 |
| 0.6 | 50 | 48 | 45 | 41 | 37 | 33 | 29 | 25 | 20 |
| 0.8 | 59 | 56 | 52 | 47 | 42 | 37 | 31 | 26 | 20 |
Príklad: Ak je vonkajšia teplota 0ºC a uhol ekvitermickej krivky 0.6, výsledná nastavená teplota je 37ºC.
¶ Paralelný posun
Zvyšuje alebo znižuje krivku o definovanú hodnotu.
Príklad: Ak je nastavená teplota na základe uhla krivky 37ºC a paralelný posun nastavený na 4ºC, výsledná nastavená hodnota je 41ºC.
¶ Úpravy na základe údajov z termostatov
Všetky termostaty zón, ktoré sú prepojené s ekvitermickým Smart pravidlom, ovplyvňujú konečný výsledok.
| Režim vykurovania | Režim chladenia | |
|---|---|---|
| Nastavená hodnota zo zón | Ekvitermická krivka sa posunie nahor, ak najvyššia nastavená hodnota termostatov zón je viac ako 22°C | Ekvitermická krivka sa posunie nadol, ak najnižšia nastavená hodnota termostatov zón je menej ako 22°C |
| Výsledok | Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najvyššia hodnota termostatu - 22) | Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najnižšia hodnota termostatu - 22) |

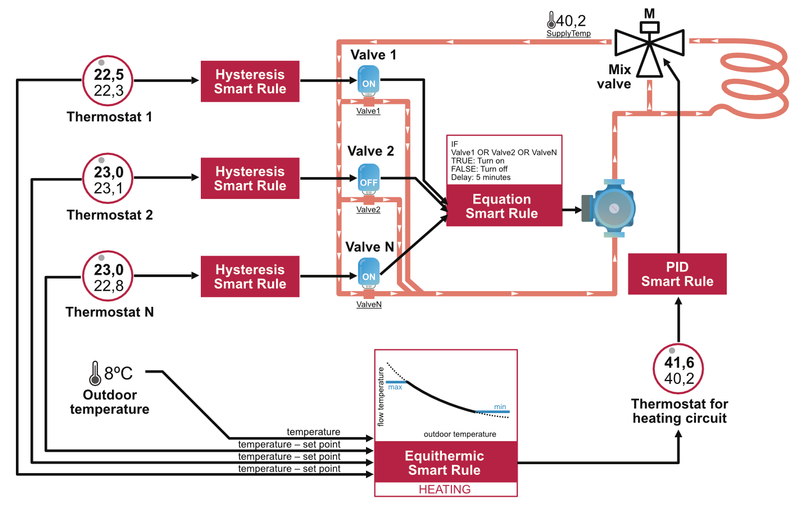

¶ Príklad scenára pre zónové hydraulické vykurovanie s ekvitermickou reguláciou

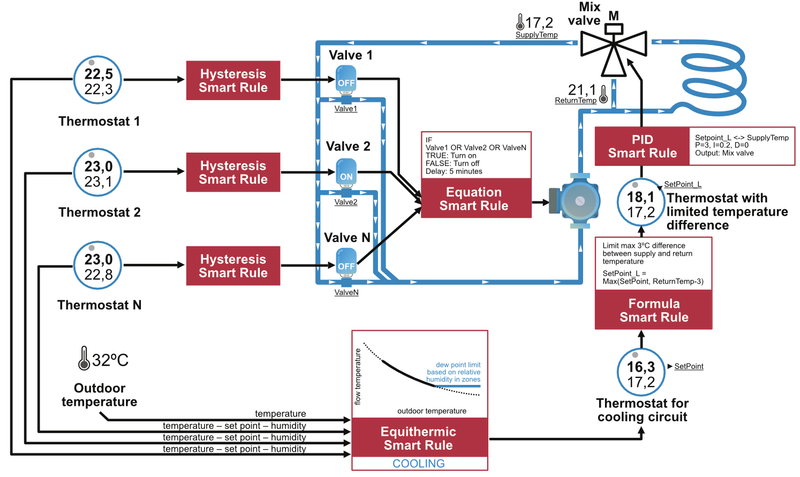

¶ Príklad scenára pre zónové hydraulické chladenie s ekvitermickou reguláciou
